Конструкции промышленных теплиц

ООО "ТеплицАгриТрейдинг" предлагает различные варианты конструкций теплиц типа VENLO (Венло):



• Пролет
  — 6,4 м (2х3,2м);
  — 8 м (2х4м);
  — 9,6м (2х 4,8м или 3 х 3,2м);
  — 12 м (3 х 4 м);
  — 16 м (4 х 8м).
• Шаг колонн 4 м; 4,5 м; 5 м.
• Высота колонн от 4 до 7 м.
• Конструкция рассчитывается согласно СП 20.133330.2011 Нагрузки и воздействия
• Давление ветра: соответствует ветровому району ( Н/м² кровельная поверхность).
• Снеговая нагрузка: соответствует снеговому району (Н/м² поверхность земли).
• Установки: 70 Н/м² поверхность земли.
• Нагрузка урожая: 130 Н/м² поверхность земли.
• Подвесные лотки: 150 Н/м² поверхность земли.

Конструкция фундамента промышленной теплицы Venlo (Венло)





Тип – буронабивной свайный фундамент или свайно-забивной, в зависимости от несущей способности грунта. Под каждую внутреннюю стальную колонну поставляются бетонные (стальные оцинкованные) столбики размерами 140x140x1000(1200/1400) мм. Сверление отверстий в земле для фундаментных элементов в земле диаметром 50-60 см и глубиной ниже уровня промерзания.



Стальная конструкция промышленной теплицы

• Если не указано иное марка используемой стали — FE 360(СТ3).
• Экраны устанавливаются в уровень с верхней секцией решетчатой фермы.
• Болтовое соединение между колоннами и бетонными столбиками осуществляется с оцинкованной шайбой.

Решетчатая ферма 8,00 м

• Снижение решетчатой фермы — 150 мм.
• Высота решетчатой фермы — 400(450) мм.
• Верхняя секция коробчатое сечение — 50x25x2( 60х30х2) мм.
• Нижняя секция коробчатое сечение — 50x25x2,5 (60х30х2,5) мм.
• Компрессионные диагонали, бокс — 20х20х2 мм.
• Диагонали натяжения, бокс — 20х20х2 мм.

Решетчатая ферма 16,00 м

• Снижение решетчатой фермы — 150 мм.
• Высота решетчатой фермы — 550 мм.
• Верхняя секция коробчатое сечение — 80x50x3 мм.
• Нижняя секция коробчатое сечение — 80x50x3 мм.
• Компрессионные диагонали, бокс — 40х40х2 мм.
• Диагонали натяжения, бокс — 40х40х2 мм.

Колонны

• Внутренние колонны коробчатое сечение — 140x50x4 (140х60х4) мм.
• Колонны крестовой связи коробчатое сечение — 140x40x4 мм.
• Колонны с водовыпуском — 140х140х4 мм

Система связей в промышленной теплице Venlo (Венло)

• 2 ряда — сплошной пруток 12 мм.
• Нижняя мостовая балка — коробчатое сечение 100x50x2 мм.
• Средняя мостовая балка — коробчатое сечение 50x40x2 мм.
• Верхняя мостовая балка — коробчатое сечение 50x50x2 мм.
• Расстояние от лотка до верхней/средней мостовой балки — 300/2750 мм.
• Расстояние от верха подлотка до нижней мостовой балки — 170 мм.
• Ветровые раскосы над крестовыми связями — пруток 8 мм.

Фронтоны и боковые стены

• Если не указано иное марка используемой стали будет FE 360 (СТ3).
• Колонны будут закреплены к фундаментной балке с использованием анкеров.

В расчетах для концов фронтонов было принято во внимание следующее:

• Консоли для поддержания труб отопления расположены на 870 и 4.700 мм ниже лотка.
• Уровень проводов экрана с верхней частью решетчатой фермы ("одинарный" экран).

В расчетах для боковой стены следующее должно быть принято во внимание:

• Консоли для поддержания труб отопления расположены на 4.700 мм ниже лотка.

Фронтоны стальной конструкции

• Высота колонны — 4,5 / 5 / 5,5 / 6 /7 м.
• Фронтонная колонна с водовыпуском 125мм — 180x100x4 мм.
• Боковая колонна — 140х140х3 мм.
• 2x фронтонный прогон — U-профиль 80x40x2,5 мм.
• Прогоны будут поставлены как непрерывный рельс.

Лотки

• Модель: Type Euro-Nova EN-001 Slope.
• Материал: Алюминий.
• Ширина: 100,00 мм.
• Толщина: 2,00 мм.



Алюминий – фронтоны – и боковая стена

• Кровельные концевые профили будут иметь черную резину для монтажа.
• Верхняя сторона рельса будет иметь черную резину для монтажа.
• Профили для стекла предназначены для двойного стекла во фронтоне.
• Скобовые профили, закрывающиеся против прогона, дающие 4-гранную поддержку стеклу будут поставлены с закрывающими белыми штрипсами ПВХ.
• Профиль нижнего бруса будет поставлен с черным резиновым профилем спереди и будет предназначен для конденсации дренажа.
• Брусья остекления будут оснащены для использования болтов и контргаек из нержавеющей стали.
• Конструкции фронтона и боковой стены пригодны для установки вертикальных экранов.



Кровельная алюминиевая система промышленной теплицы VENLO (Венло)

• Кровельная система установлена с резиновой прокладкой.
• Уклон кровли: 21,6°.
• Концы фронтона с обеих сторон конька кровли плакированы наполовину ширины стекла на расстояние равное высоте колонн.
• Угловые секции кровли с обеих сторон конька плакированы в четверть ширины стекла на расстояние равное высоте колонн.

Спецификация системы кровельного ограждения

• Штормовое обеспечение защиты включает в себя жесткие кровельные профильные соединители (ERN-пластины).
• Кровельные профили: длина 2.080 м.
• Один наружный шаг колонн 4,50 м шириной застеклен в половину ширины листов стекла между форточками кровельной вентиляции.
• Первая и последняя фронтонные секции имеют 2 штормовых прута Ø 3 мм (нержавеющая сталь), установленные от конька к лотку.



Спецификация окон

• 3 стекла кровельных форточек — 1.125 x 3 x 1.040 мм с безопасными захлопывающимися рельсами.
• 6 стекол кровельных форточек — 1.125 x 6 x 520 мм с безопасными захлопывающимися рельсами.

Боковые профили и отлив форточек имеют резиновую установленную прокладку для создания изоляции на кровельных профилях и захлопывающимся рельсе. Форточки закрепляются на коньке с использованием кровельных зажимов из нержавеющей стали.

Двери промышленной теплицы

• Тип: раздвижные двери
• Ширина: 3,00 м
• Высота: 3.50 м

Стекло

• Тип: М4-М6.
• Толщина: 3,80 - 4,20 мм
• Пропускание света: 89 %.
• Кровельные размеры: 2.080 x 1.125 мм для пролета 8,0 м

Проволочные поддержки и шпагат

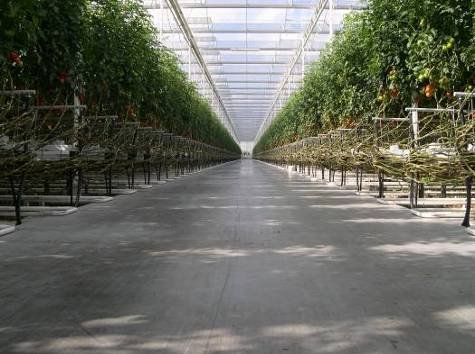

Для подвешивания урожая в теплице устанавливается проволочная поддержка урожая и специальный шпагат.

Сброс дождевой воды с кровли промышленной теплицы VENLO (Венло)

Сброс воды с кровли идёт через фронтонную колонну с центрирующим выступом 10 см над фундаментом. Изнутри фронтонные и центральной секции колонны обработаны одинарным покрытием Romastic.

Соединительные трубы ПВХ от 200 мм до 500 мм расположены вдоль обоих передних фронтонов всех секций.
